Кнопка зливу для прихованих систем інсталяції, alunox-мат
Fun
Elegantní a krásná, tak můžeme charakterizovat nová tlačítka FLAT. Byla navržena pro nejnáročnější zákazníky. Splňují požadavky moderní interiérové architektury – originální design tvoří čistou linii s ostatními prvky koupelny.
Nové je také technické řešení. Mechanismus je plně integrován do stěny, takže tlačítka téměř nevystupují nad obklad. Jsou vyrobena z kartáčovaného kovu, na kterém nejsou patrné otisky prstů.
Tlačítka FLAT jsou plně kompatibilní se všemi předstěnovými instalačními systémy ALCA.
Інформація про продукт
| діюча сила | < 20 N |
- Для прихованих систем інсталяції та бачків для замуровування в стіну
Галузь застосування
- Механізм повністю інтегрований в стіну
- Кнопка мінімально виступає над облицюванням
- Подвійний змив, механічний принцип дії
- Повністю сумісні з усіма прихованими системами інсталяції Alca
- Підходить для прибирання стандартними миючими засобами, які використовуються в побутових умовах для очищення змішувачів і іншого приладдя
- Стійка до ультрафіолетових променів і інших зовнішніх факторів
- Детальна обробка лазерною технологією
- Поверхнева обробка: alunox-мат, Anti-fingerprint з обробкою проти відбитків пальців
- анодований алюміній
Властивості
| Митний код | 73269098 |
| Кількість (упаковка) | 10 шт |
| Кількість (піддон) | 280 шт |

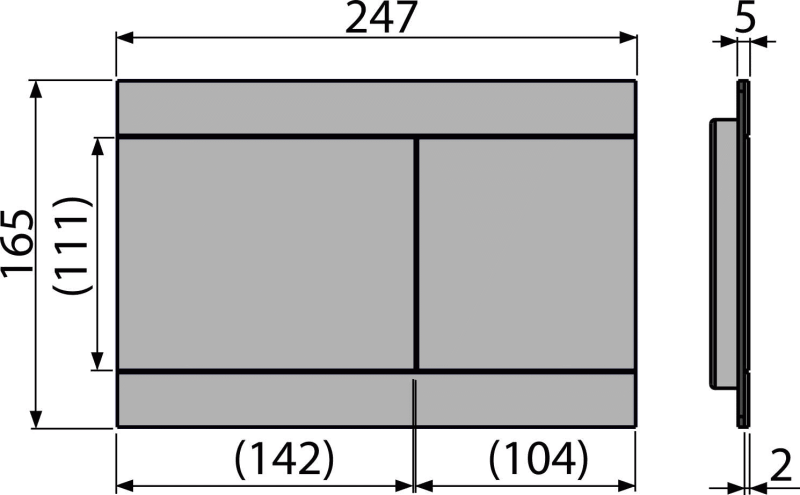

| Розміри (шт.) | 255×85×175 MM |
| Розміри (упаковка) | 595×245×395 MM |
| Вага (шт.) | 0,9948 кг |
| Вага (упаковка) | 9,948 кг |
| Вага (піддон) | 298,544 кг |
- кнопка
- Монтажна рама для установки кнопки
- Різьбове кріплення монтажної рами кнопки 2 шт.
- Набір перехідників для управління випускним механізмом

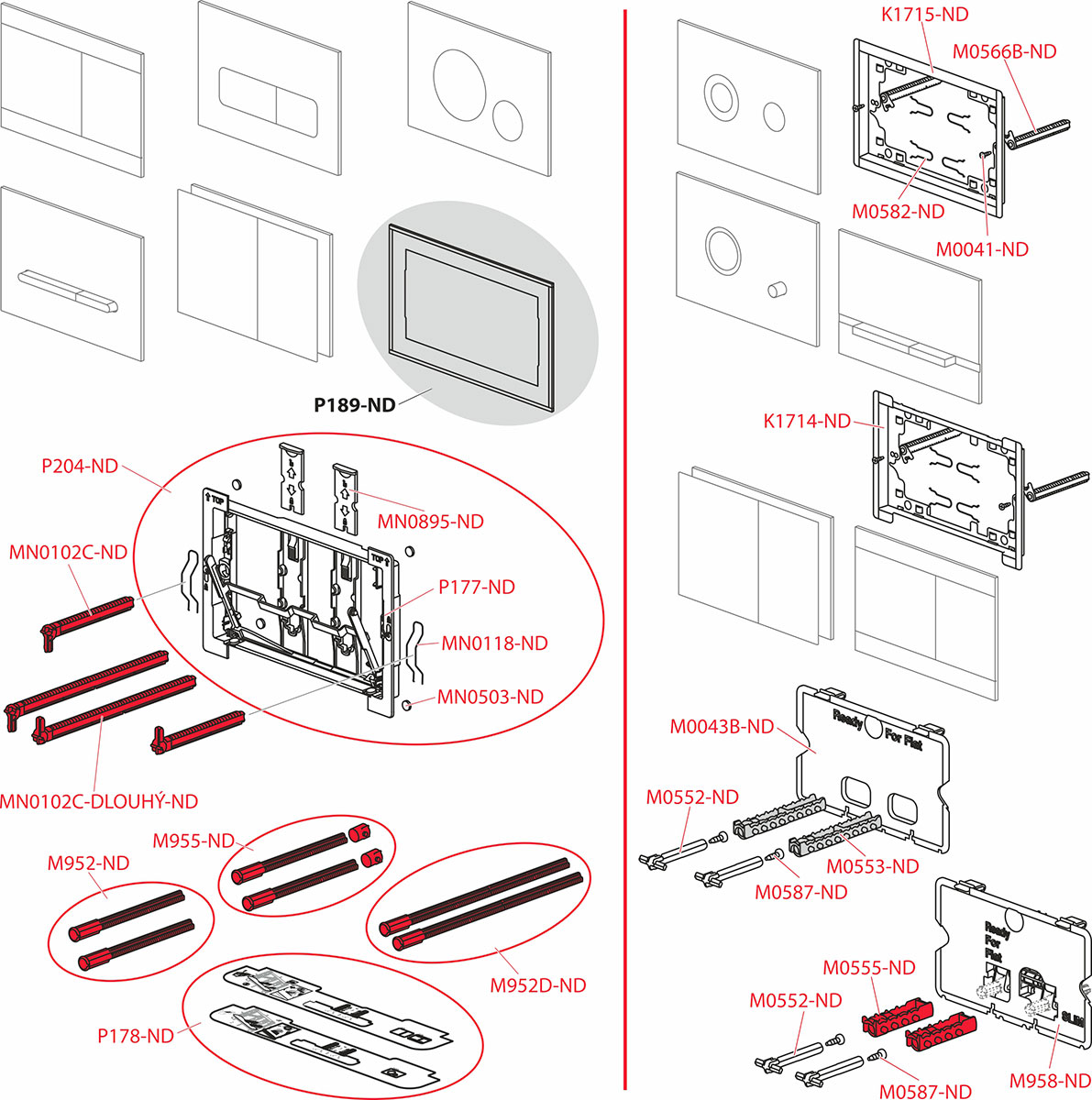

зміст комплекту
| K1714-ND | Frame FLAT |
| M0582-ND | Frame FLAT spring |
| M952-ND | Mechanism screw AM, 2 pcs |
| M952D-ND | Mechanism screw extended AM, 2 pcs |
| M955-ND | Set for changing mechanism screwes AM |
| M958-ND | Cover with mechanism for WC systems Slim |
| MN0102C-DLOUHY-ND | Flush plate frame screw extended 1 pc |
| MN0102C-ND | Flush plate frame screw |
| MN0118-ND | Flush plate screw spring |
| MN0503-ND | Adhesive sealing |
| MN0895-ND | Mechanism stopper FLAT |
| P177-ND | Flush button frame FLAT 2021 |
| P178-ND | Template for setup of flush plates FLAT |
| P204-ND | Flush plate frame FLAT with tilting mechanism |
Для скачування
| Ім'я файлу | Розмір | Дія | |
 |
Fun - CAD чертеж.dwg | 109.29 kB |
Завантажити
|
|
Fun - CAD чертеж.dxf | 293.15 kB |
Завантажити
|
|
Fun - Шаблон для установки кнопки управління.pdf | 233.68 kB |
Завантажити
|
|
Fun - Инструкция по монтажу.pdf | 2.02 MB |
Завантажити
|
| Код | EAN | Технический лист | ||
|---|---|---|---|---|
| FUN | 8595580523534 |  |
