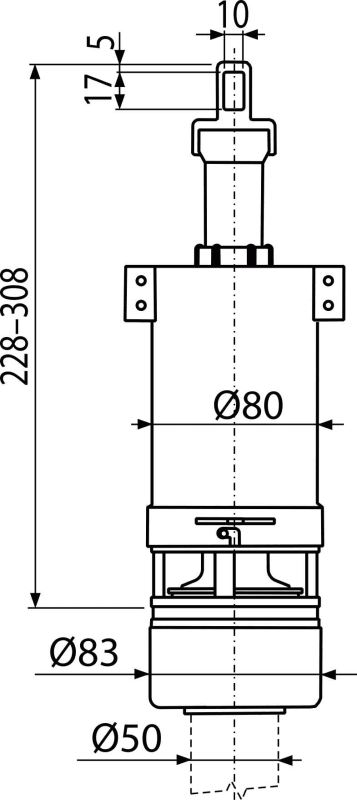

| Діапазон регулювання по висоті | 228 – 306 mm |
Інформація про продукт
- Для низько розташованого бачка
- Підходить для заміни існуючого механізму схожого призначення
- Конструкція дозволяє регулювати висоту механізму в залежності від висоти бачка
- Поплавок для настройки обсягу води, що спускається
- Матеріал: ABS
- EN 14055
| Кількість (упаковка) | 25 шт |
| Кількість (піддон) | 400 шт |
| Розміри (шт.) | 300×100×100 MM |
| Розміри (упаковка) | 590×430×390 MM |
| Вага (шт.) | 0,3378 кг |
| Вага (упаковка) | 8,445 кг |
| Вага (піддон) | 155,12 кг |
- клапан
- Випускний механізм з діаметром 60 мм для монтажу в бачок, що має стічний отвір для підключення з'єднувальної труби діаметром Ø50 мм
- Обрамлення для з'єднувальної труби Ø50
| S0517-ND | Friction ring DN50 |
| V0009-ND | Waste outlet for flush valve |
| V0010-ND | Waste outlet nut TR 60×3 |
| V0016-ND | Conical ring for flush valve |
| V0021-ND | Flush valve outlet cover |
| V0022-ND | Flush valve outlet nut |
| V0023-ND | Conical sealing 56×49×6 |
| V0122-ND | Sealing 80×60×2.5 |
Для скачування
| Ім'я файлу | Розмір | Дія | |
 |
A02 - Инструкция по монтажу.pdf | 278.28 kB |
Завантажити
|
|
A02 - CAD чертеж.dwg | 76.09 kB |
Завантажити
|
|
A02 - CAD чертеж.dxf | 183.93 kB |
Завантажити
|
|
A02 - Сертификат соответствия.pdf | 256.98 kB |
Завантажити
|
|
A02 - Declaration of performance.pdf | 210.63 kB |
Завантажити
|
| Код | EAN | Технический лист | ||
|---|---|---|---|---|
| A02 | 8594045930115 |  |
